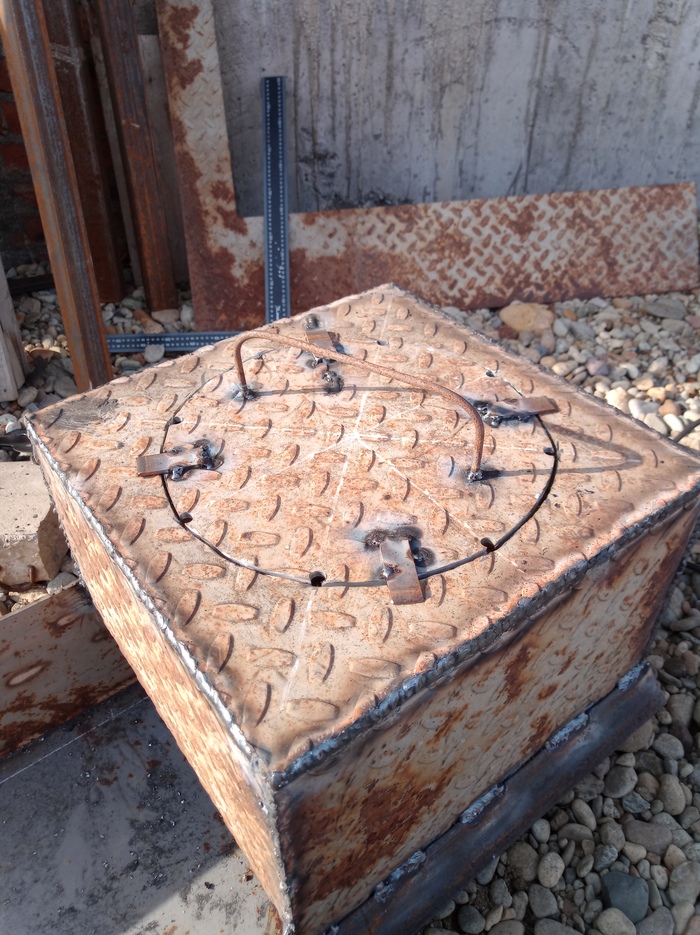

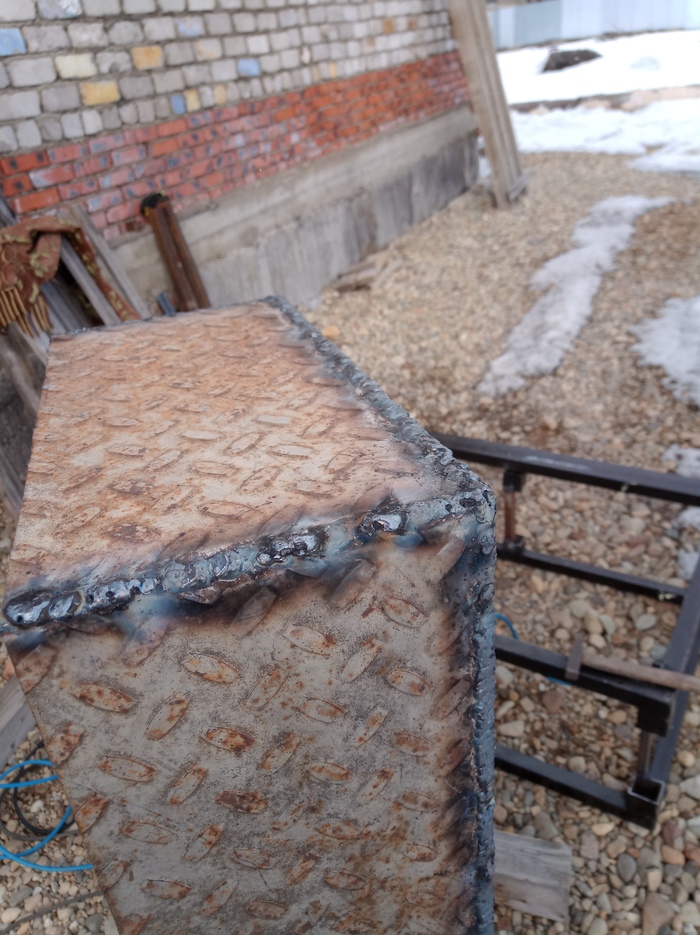

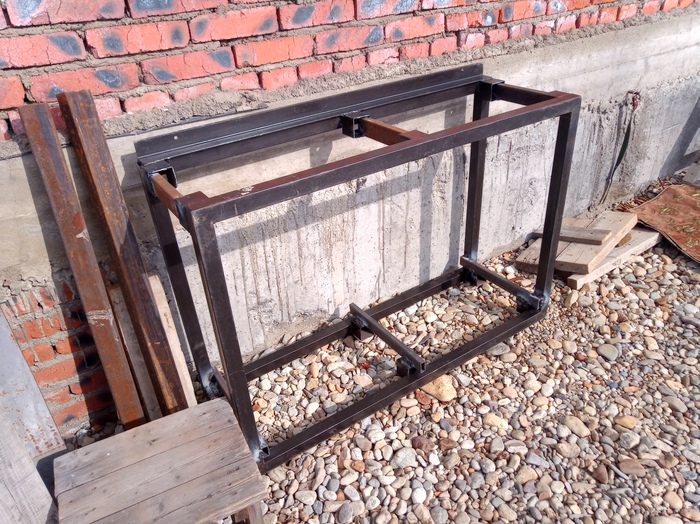

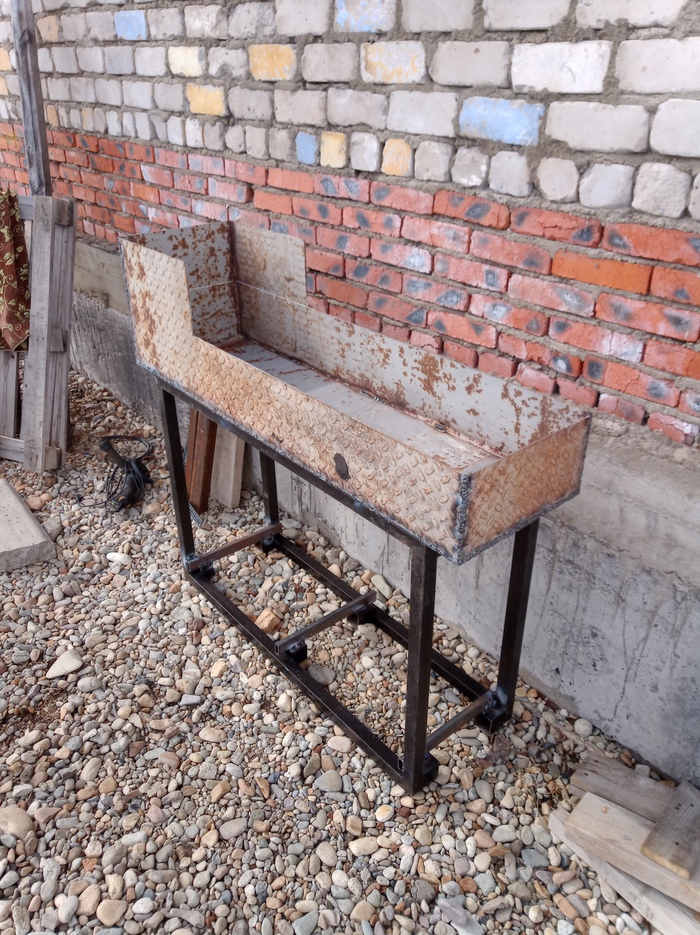

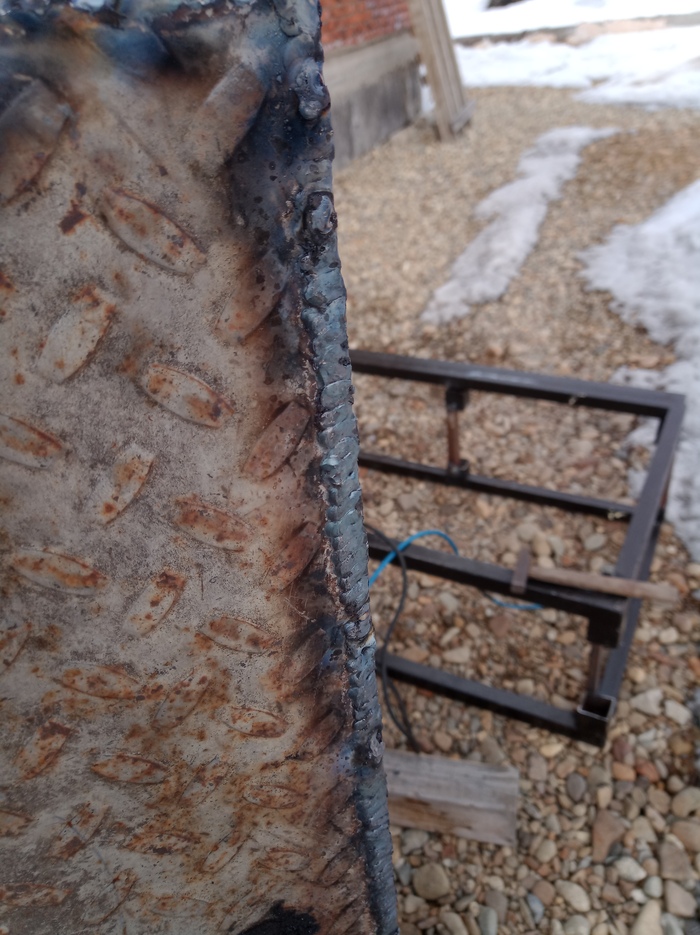

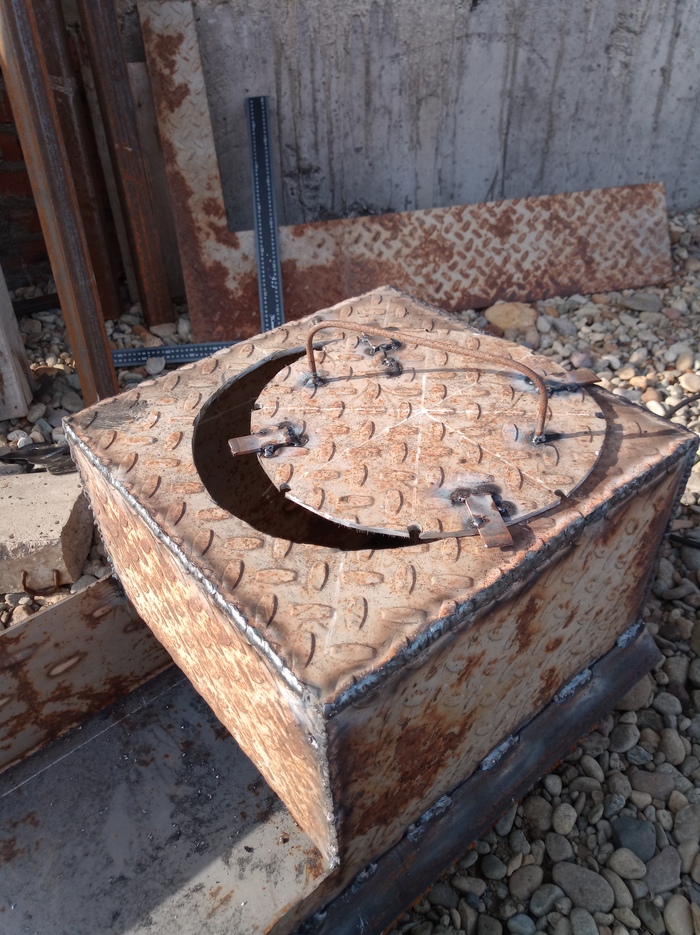

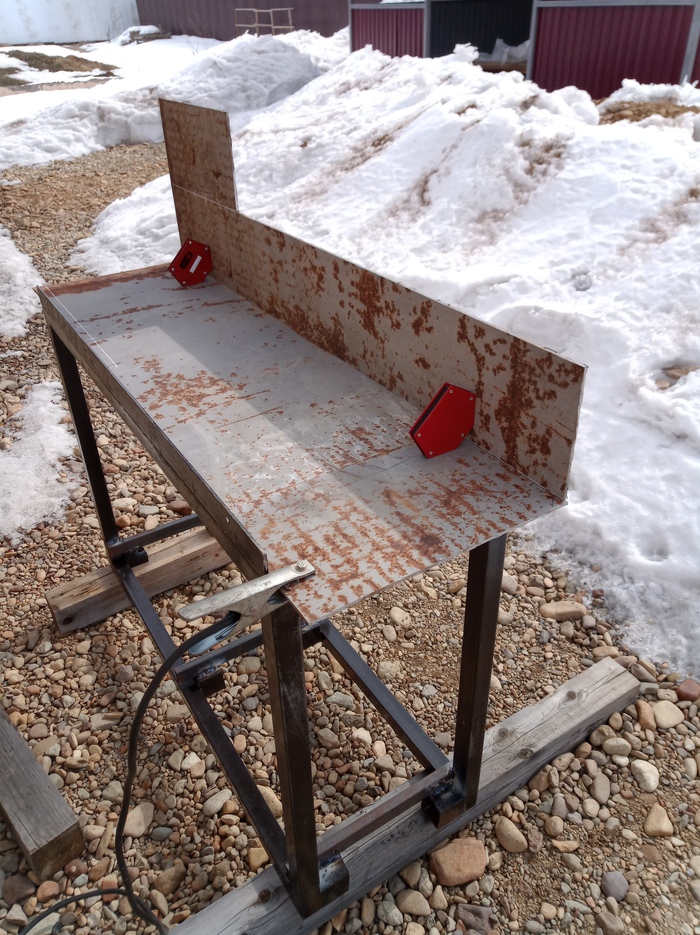

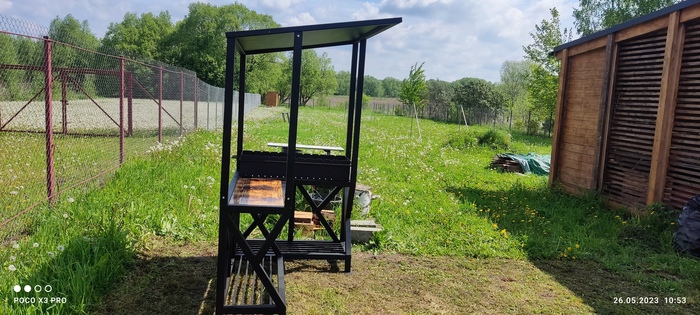

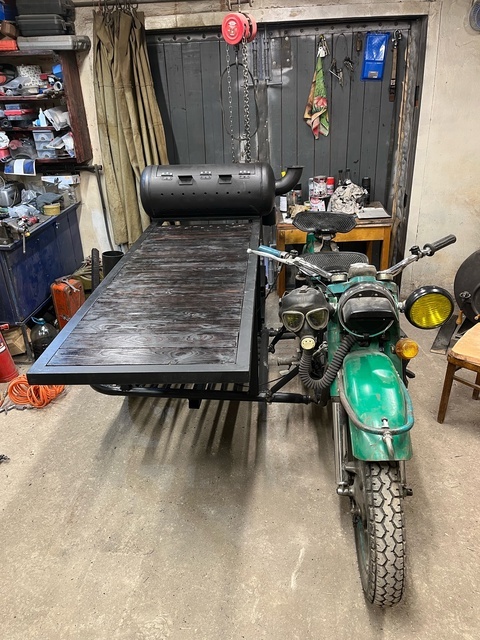

Колхозим барбекюшницу
Экземпляр в эксплуатации 10 лет.
Показать полностью
1
2
Складной мангал 36х26см
Здравствуйте! давно хотел тут выложить чертёж на свой складной мангал. Еще в далёком 2018 году решил что мне нужен походный и лёгкий и крепкий мангал (он у меня всё еще есть и активно используется). Путём научных изыскании и поисков в сети чертежей -я решил создать всё с нуля и сделал чертежи на Exel из листа металла 100х200см , вскоре сделал картонный макет и лишь затем из металла. Здесь был использован металл 1.2 мм .
Ссылки для разрезания металла и отверстий для углей. https://disk.yandex.com/i/rgKCWAzUG8J-Ew https://disk.yandex.com/i/DT29zs9OEQQr3Q если не открывается , пишите t.me/edilveis
Я вот такоё чертёж отправил в компанию, которая через ЧПУ вырезает и гнёт металл, вышло очень дорого. Чёрные кругляши для Шампуров, а чёрные квадратики для ножек. Пришлось отказаться от них
От боковых круглых отверстии можно отказаться, так как при раскрытии появляется достаточно большая щель для тяги воздуха и можно их не сверлить.
Это первый образец. Уголки для удержания дополнительного донышка и регулируется по высоте. Ножки закручивались в Гайки на дне (те самые черные дырки на чертеже) пришлось отказаться.
Можно для шампуров, можно и решетку ставить, что бы угли находились на оптимальной высоте.
Желательно с четырёх сторон ставить такие замки для удержания стенок.
Второе поколение мангала с улучшенными ножками.
Берём трубу 2х2см и отрезаем как на картинке выше, ножки 1.5х1.5 см вставляются в них. Длинна ножек 35х36 см.
можно в длину и поперёк.
(Первый образец) Ремешок из обычной цепи для собаки и трубки от газа. Покрыт термостойкой эмалью и вес 5кг. Легко помещается в Армейский Вещ мешок советского образца.
Показать полностью
9
Сможете найти на картинке цифру среди букв?
Справились? Тогда попробуйте пройти нашу новую игру на внимательность. Приз — награда в профиль на Пикабу: https://pikabu.ru/link/-oD8sjtmAi
Короткие юбки - пора мариновать мясо!) Костровая чаша, мангал, жаровня под шашлык. Чертежи в dwg dxf cdr для лазерной резки
Всем привет. Давненько ничего не постил.) Тем временем погода стала теплее, май на носу, а количество симпатичных девушек в юбочках стремительно растет.)) Видимо все дело идет к душевным шашлычным посиделкам дружеских компаний и романтических уютных вечеров у костра или мангала.
По этому поводу я подготовил несколько макетов новых мангалов для лазерной резки в наиболее удобных форматах dxf cdr dwg. К мангалам добавил еще 3 модели вертикальных мангалов, опахало разной формы, переноску для дров и дровницу в виде медведя. Также в папке найдете логотипы авто и контур пламени для декора. Файлы редактируются в любой САПР.
Времени на разработку уходит много - поэтому не забываем лайки и репосты!) Чертежи вы можете скачать бесплатно. Но если уж заливаете мои работы на своих площадках - укажите автора макета или ссылку trofitec.by, мне будет приятно.
Ниже рендеры новых моделей. А еще в подборке вы найдете полезное дополнение в виде опахала разной формы/
Мангал, вертикальный мангал, разборный и сборный мангал. Чертежи для лазерной резки
Скачать бесплатно файлы этой свежей подборки вы можете с Яндекс.Диска. Но подписчики моего телеграм канала раньше всех узнают про обновления и раньше всех могут скачать бесплатные чертежи, макеты и 3D модели. Ниже креплю фото от подписчика из Санкт-Петербурга с готовым мангалом разборным по одному из макетов новой подборки. Он также отлично зайдет как и костровая чаша.
Мангал, костровая чаша. Чертежи для лазерной резки. Макет для ЧПУ
Также оставляю ссылку на общую папку с разными мангалами из моего архива. Там вы найдете мангал в виде оленя, в виде льва и некоторых других животных. Также есть другие интересные мангалы, почти все нарезались, но некоторые на плазме некоторые на лазерном ЧПУ поэтому пазы под одну толщину металла в разных мангалах могут отличаться. Проверяйте файлы из этого старого архива на всякий случай перед запуском в работу.
== Мои контакты
Рад коллегам конструкторам, инженерам и дизайнерам изделий - наш уютный чатик в телеге.
Нахожусь в Минске, открыт к сотрудничеству и рассмотрю любые предложения.
Если хотите заказать разработку чертежей или 3Д моделирование - вопросы по телефону: +375447005477 А1/Viber/Whatsapp/Telegram.
