Всем привет, читателям кто тут не случайно, или случайно рад всем. Это третья часть серии постов про макет, печать идёт с небольшими техническими сбоями, но не критично.
Есть прошлая часть где я частично раскрываю проектируемую конструкцию земляной дамбы, и макета. ссылка на прошлый пост : Зачем такой макет, и что на нём показано
Для ЛЛ - Продолжаю говорить о макете дамбы. И её строении и науке.
Слова с прошлой лекции: ПФУ - Противофильтрационное Устройство.
И так начнём! Небольшой фотоотчёт по макету, а сейчас про конструкцию.
Пошла фиолетовая катушка, коричневый и серый по 0,1 Кг осталось. Эх.
Наш уже любимый рендер макетика
Рисунок 1. - Рендер макета вид спереди.
Рисунок 2. - Рендер макета вид сзади.

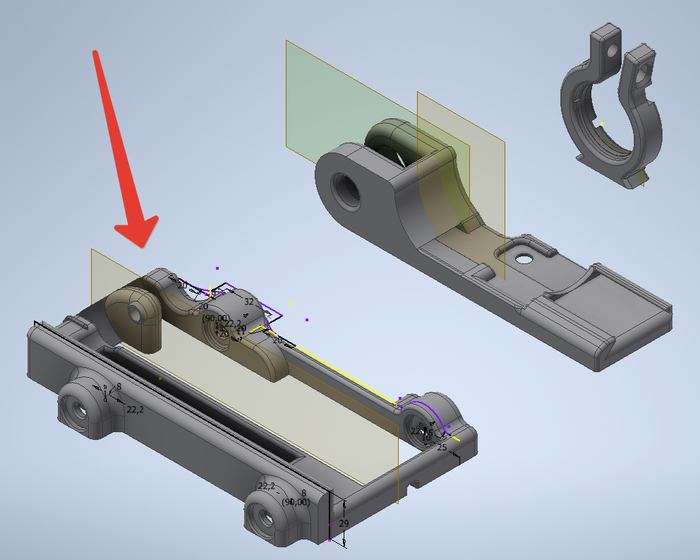

Что за "бабочки" на макете? Фактически у нас изделие размером 70*10*15 сантиметров, а область производства печати у нам номинально 20*20*20. И всё пришлось побить на мелкие части. Чтобы не заливать всё тонами клея, который неизвестно себя ещё и поведёт на такой большой поверхности PLA (Полилактид это пластмасса синтезируемая из крахмала, биоразлагаемая и т.д.). Было решено применить решение из лучшей сферы, военных.Точнее стандартная планка для прицельных приспособлений варшавского договора "Ласточкин хвост". (Данный тип крепления ещё применяют в столярном деле, станкостроении, и много где ещё.) НО! 3D принтеры не любят острые углы, и повороты это замедляет печать и влечёт несколько типов дефектов, и углы у него были просто скруглены. Забиваются молотком в одну сторону, обратного пути не будет.
Рисунок 3 - Крепление «ласточкин хвост» для оптического прицела на пневматической винтовке. (википедия)
Рисунок 4 - Ласточкин хвост на станке. Справа видны вставка и винты юстировки. (википедия)
Что за большая серая штука в конце? Это называется дренажный банкет, данное сооружения может иметь множество форм, и размеров, не везде оно вообще имеется по длине сооружения, а только ниже определенной отметки. (ДБ - дренажный банкет) НБ - Нижний бьеф, это та часть сооружения где мало воды. (река) ВБ - Верхний бьеф, это та часть сооружения где много воды. (водохранилище) ДБ применятся в месте где у нас имеется или примыкание сооружения к воде, допустим НБ. Причём до такой отметки, чтобы при паводке, с шансом необходимым для данного класса сооружения в соответствии с % обеспеченности сооружения, уровень реки его не должен скрыть водой, +0,5-1,5 метра. Важно!Ещё данная конструкция выполняет очень важную функцию, защиты тела сооружения от промерзания. Что иначе повлечёт за собой нарушение целостности и возможно аварию!
Из чего делают ДБ? Банкет отсыпают из камня, обычно крупнообломочного. У которого большой коэффициент фильтрации. (через него легко течёт вода).
А где вода? За дамбой же должно быть сухо! В зависимости от сооружения, его назначения и класса может быть так и так. К примеру мелкое сооружение которое создано для большей стабильности работы водозаборов с накопителем в котором оформлено: Сезонное регулирование стока. Просто перераспределяет воду между паводком и меженью чтоб деревня/город/село/поле не засохли. Но это не отменяет, факта что ВСЕГДА И ВЕЗДЕ ЕСТЬ ФИЛЬТРАЦИЯ, просто невозможно сделать сооружение через которое никогда и никак не протечёт вода. Просто её может быть мало, и она может перехватываться внутренним дренажём. См. "Рисунок 5, схема В-Г." (золошлакоотвал к примеру так проектируется).
Зачем мне знать про суффозию и т.д? Это необходимо запомнить на 10 минут, чтоб осознать дальнейшую информацию!
Предотвращение суффозии, ну сюда сразу и кольматация, и фильтрация контактная?
Все описанные выше явления называются "Фильтрационные деформации". Суффозия - Это когда мелкие частички грунта вымываются из грунта (песок из щебня с песком). Происходит из-за слишком большого градиента напора. (о нём позже если запросят там прям уже не научпоп будет). Виды - Химическая и Физическая.
Химическая суффозия - у нас растворило часть фракции грунта в воде всё. Физическая суффозия - мелкий песок вымывает из пор (важный вопрос куда дальше?) Обратный процесс! Кольматация - Обратный процесс суффозии, это когда мелкие частички забывают поры в грунте. (пример - у нас вымыло песок из ПГС, и забило дренаж, и проело где был ПГС). Это два связанных процесса, частички мелкие откуда то вымываются (снижая плотность грунта, его несущую способность, повышая пористость и облегчая фильтрацию через него (да да, и сильнее фильтрация вносит больше частиц) по итогу у нас осадки), частицы выносятся на поверхность (мутная вода) или кольматируют (оседают в порах соседнего) грунт в другом месте, снижая пористость и мешая фильтрации из-за чего она ищет другой путь.
Предотвращение: Есть только один вариант борьбы с этим. Необходимо чтобы, градиент фильтрационного потока для конкретного грунта, не превышал норму для него. (10-15 глина, 50 щебень), считайте что мерим в попугаях, вам оно не надо. Но гуглится легко.
А что делать если оно мне нужно глина/щебень соеденить? А вот тут вступает проектирование, а именно! Переходные слои!, те самые небольшие вертикальные серые полосочки у "ПФУ в виде Ядра", это он и есть. Выглядят они так, фактически это "тонкий" 0,5-2 метра слой промежуточного грунта который не будет разрушать два примыкающих. Количество любое хоть 10. (обратный фильтр второе название)
Контактная фильтрация - это когда происходит фильтрация на контакте двух зон или материалов, как удобнее. К примеру это может быть: Бетон-земля, сталь (труба) - земля, сталь - бетон и т.д. Данное явление негативно сказывается на сооружениях, ведь коммуникации в теле плотины могут осесть и надломится/загнутся. Большая контактная фильтрация вызывает суффозию, а это вызывает ослабление и без того слабого места. Борьба для труб, это такой "стальной блинчик" диаметром на 0,5-1 метр больше трубы.
А я вот возьму и забью железный лист! Да ещё в землю метров на 5! И не будет фильтрации! Будет, увы есть тип ПФУ, который представляет из себя металлическую мембрану, толщиной 8-10 мм минимум. Но вода будет фильтроваться под ней. И через 10, и через 100 метров будет. Просто куда меньшими объемами. А ещё у нас есть берега, в которые мы не будем забивать железный лист на 2 километра в тороны же?
А как же бетонная плотина на скале? У неё есть контактная фильтрация скала/бетон. Бетон имет трещины. Бетон имет малый но уверенный коэффициент фильтрации. И да у неё под давлением есть и завеса цементационная, и основание замоноличено в скалу. Всё равно. Вы не представляете на что способна вода напором метров 20, и с неограниченным лимитом времени.
А как вообще вода фильтруется? Грунт же вроде цельный, а глина! Увы к сожалению все грунты коме монолитного гранита (хотя и там есть трещины) имеют коэффициент фильтрации. Все грунты с которыми обычно мы имеем дело это осадочные породы в большинстве своём: песок, гравий, глина, супесь, суглинок, земля, сцементированные грунты и т.д. Вода не имеет лимита времени, у неё нет жизни, она фильтруется и через бетон и через землю, если более лёгкого пути нет. (при условии достаточного напора или разницы уровней воды). К примеру: у бетона это что-то из разряда 10^-12 до 10^-17. 10^-12 = 0,00000000012 (метров / сутки). Вот так мало, но оно есть, можете ещё нулей 5 добавить)
Срний показатель коэффициента фильтрации для разного типа почв (единица измерения: метров/сутки) рассчитан следующим образом: суглинок: 0,05; супесь: 0,05–0,1; лесс: 0,05–1; песок пылеватый с некоторыми вкраплениями: 0,5–1; мелкозернистый песок 1–5; среднезернистый песок: 5–20; крупнозернистый песок: 20–50; гравий: 5–150; галечник: 100–500; галечник крупный без песка: 500–1000. (https://ikga.ru/articles/koefficzient-filtraczii-pokazatel-v...)
А как вода не фильтруется под сооружением? Это тема для отдельного длиннопоста, если интересно я оставлю комметн укажите что интереснее углубить. При ближайшем рассмотрении См. рис 1-2, у нас имеется, под сооружением более бледная прослойка песка. И с каждой стороны ПФУ, заглубляется (на метр в масштабе) в естественную глину (она коричневая самая нижняя). Таким образом мы получаем не идеальное, но хорошее решение. Лучше и дешевле не придумали.
Всем спасибо за внимание!
Рад, что кому-то интересно, я могу ответить на вопросы по теме ГТС, строительства и связанных тем, так-же 3Д печати. Кстати вопрос почему ГЭС делают ток в розетке дешевле ещё не уточняли, а это ещё один длиннопост кстати >:). Оставлю коммент, можете черкануть туда темы, можно будет оформить отдельный постик.
Всем спасибо, всем добра, бобра и всего наилучшего!
не успел пильнуть к 20 часам по своему времени, пост не перечитывал, надеюсь не сильно кривой хех
P.S. Первые 2 поста вышли в горячее вот этого я не ожидал кстати :З
Взять с собой побольше вкусняшек, запасное колесо и знак аварийной остановки. А что сделать еще — посмотрите в нашем чек-листе. Бонусом — маршруты для отдыха, которые можно проехать даже в плохую погоду.
Установили, подключили подсветку. 20 кг пластика, сотни часов печати. Если будете в Адлере, то можете посмотреть на него в живую в компьютерном клубе на улице Гастелло, клуб откроется с 1 июня. Подробнее рассказал в предыдущем посте
Всем привет, ну охват стал куда больше чем я думал и ожидал просмотров ну 200-300. Спасибо что попали на вторую часть серии.
По запросам читателей: Для ЛЛ - это макет дамбы. Или земляной части плотины упрощенный.
Начнём с повторения изображения самого изделия которое печатается в данный момент и у меня ожидайка. Постараюсь кратко, и понятно пересказать 6 лет обучения.
Рисунок 1. - Рендер макета вид спереди.
Рисунок 2. - Рендер макета вид сзади.
Данный макет позволяет продемонстрировать форму, и масштабные размеры ПФУ.
ПФУ - Противофильтрационный Элемент.
Вообще есть несколько типов плотин по определению "СП 39.13330.2012; Стр.2; Таблица 1":
Земляная насыпная - наш случай
Земляная намывная
Каменно-земляная
Каменно-набросная При желании запилю отдельные посты про обобщенные особенности каждого типа. Также могу при необходимости рассказать почему ГЭС делают ток дешевле."на 90% не потому что они его вырабатывают".
На модели можно видеть три типа компоновки внутреннего строения:
Земляная плотина с "Ядром"
Земляная плотина с "Экраном"
Однородная земляная плотина
Согласно "СП 39" это изображения А-Д-Ж. См. Конец. Рис 5-6-7.
Что это за трапеции я не понимаю, плотина же выглядит как большая сосиска! Да верно, сооружение в жизни выглядит как большая по протяженности насыпать. Но если взять эту насыпь и вырезать в ней самое высокое сечение. Мы получим что-то на подобии макета.
Вроде понятно но непонятно. Сейчас покажу, вот для ещё большего понимания. У нас есть рельеф, и глухая дамба с быстротоком. Данная модель не является существующей конструкцией, так что здания ГЭС и водослива тут нет.
Рисунок 3 - Вот у нас есть рельеф, речка, и бах! Мы строим водохранилище.
А теперь представим, что мы посередине разрезали и землю и сооружение.
Рисунок 4 - Разрез сооружения. Да тут есть артефакт воды, и модель сделана для рендера править его я не буду :)
А вот и наша любимая трапеция! Теперь надеюсь стало понятнее почему все схемы выглядят именно так. И почему так выглядит макет.
А как получить три конструкции? У нас есть отдельно 2 стороны макета, на одной у нас покрашен "Экран" в условный цвет глины, с другой нет. Дорога и берега съёмные, и состоят из 1 части на заглушках. Снимаем дорогу, берег, вынимаем ядро и перевернув ставить обратно. И получаем, что у нас нет, ни "Ядра" ни "Экрана" из грунта! Не поверите, студентам сложно это объяснить.
Из чего сделано ядро и как оно держится?
Фактически данный тип устройства может быть создан из:
Глины
Суглинка
Супеси
Мелкого песка
По сути оно держится за счёт пологого края, с заложением 1:3 и 1:3,5. Возводится конструкция послойно в зависимости от грунта по 0,2-3 метра за раз, уплотняя грунт, при необходимости закладывая контрольно-измерительную аппаратуру.
Зачем ступеньки на 3д модели? Эти ступеньки называются "Берма", фактически это плоский участок слона шириной 3-15 (на самом деле сколько вам надо) метров. Необходимо, для прокладки коммуникаций, проезда техники, увеличения устойчивости сооружения. Это основные применения. Обычно размещается раз в 8-15 метров по вертикали. Для удобства на 3д модели раз в 10 метров. На разных откосах может быть разный шаг. ВАЖНО!На склонах и бермах не должно быть: кустов, деревьев, лавочек (это не место для отдыха, там вообще не место не работникам), наледей зимой, постоянных ручейков, более яркой и высокой травы, трещин и оползней и т.д.
Спасибо за внимание.
Надеюсь было интересно и получилось немного пролить свет, на странную конструкцию. Я старался рассказать без излишних замудрений, и углубления в дебри конструкции. И на последок, фото того, что успело напечататься.
Позже или выкачу по просьбам ещё что-то, или начало и итог сборки.
Пришло время очередной отличной и увлекательной истории о бюрократической машине великой и необъятной родины. Это первая часть, в которой я намерен поведать о том, как всё началось и в каком состоянии оборудования начата работа в которую я вляпался.
Начало: Лет так дцать назад был мелкий пацан что после школы обожал зырить "Галилео", "Разрушителей легенд" и прочие мракобесия технические по ТВ, а ещё железные конструкторы а также пихать спицы в розетки после сего успешно пошёл в кружок радиотехники и проникся тайной техникой сварки электродами лет в 7 и далее.
И вот с детства не живётся этому пацану спокойно, и не социализируется, а всё лезет в технику всякую порой поглубже. То провода тянет по классу, то приступку к доске скрутит. (Ясен пень, что с помощью бати, а то где брать ДСП и дрель?), миксуя с поездками в гараж. Так он заимел большой багаж полезных и редких ныне умений, механики, электрики и т.д.
Середина: Лет дцать спустя у нас есть студент, отличник, филантроп, естественно самый социальный в группе человек, который с первых стипендий и шабашек со скоростью звука еб*шит себе арсенал инструмента и в том числе заимел он чудо китайской инженерии из самой поднебесной! Которое успешно стояло на палочке 4,5 года, включаясь раз в год но функцию исправно выполняло. Взамен оно дарило НЕЗАБЫВАЕМЫЕ ОЩУЩЕНИЯ, единения, спокойствия, негодования, ненависти, блаженства и грусти, осознания бесполезности умений в том числе...
И вообще у этого куска железа в 14 кг: били винты, били гайки, была рама ромбом, направляющие стола бля*** не параллельны столу из-за чего его калибровка была много лет тайной покрытой мраком. Вообще не лезь, оно тебя сожрёт.
Прям весь спектр ощущений. Сравнил бы это с машиной за 40 тысяч рублей и это долна быть БМВ 1983 года, даже с документами и оригинальными номерами от живого человека. И вот время когда ты прозябаешь на форумах прошло, и непонимание почему модель похожа на зебру по вертикали, углы выпирают, а снаружи модели паутина, хотя моделька одна на столе уже не являются для тебя тайной. Уточню: Принтер то неплох, собран с завода криво и чтоб найти все люфты ушло уж слишком много времени.
Думаю уровень удовольствия от аппарата описан достаточно внятно. Ближе к теме.
Сейчас: Спустя несколько лет образования, заделавшись любителем дополнительных (не всегда благотворительных кстати) танцев с бубном 3D моделями, для зачёта, или денюжки. Вплоть до того, что меня вызывали во внеучебное время по мобилке. И тут я узнавал, что край вилы нужно оцифровать небольшой такой макет 10*30 метров, ещё вчера...
Изначально имея тягу к приключениям на булки, и голову. И тут Я видимо заскучав припёрся в универ с макетом для диплома. И тут возникли вопросы и поняв, что не пальцем деланный у него есть принтер! И вот обмолвился я словом что могу сделать макет и кафедре.
Сказано сделано! После предложения схемы мной, где-то до нового года, после нового года я получаю аж целую портянку с примерной схемой.В которой хотя бы указан конструктив. И ладно. И далее я отправляюсь создавать сиё творение, и оформлять грант.
Странно, что меня не смутило ничего ведь фляга ищет приключений! И начинается бюрократия. Грант по итогу оформлялся почти 3 месяца. Просто до фразы, всё деньги есть жги. После нахождения формы в дебрях сайта, и заполнения пары десятков страниц. Она была отдана. Далее следует ничего, все молчали как партизаны и у меня успел наеб**ся принтер до состояния мема ниже. Я за 2 месяца уже подумал, что оно заглохло Кстати о начале работ я узнал вообще от третьего человека который спросил, когда будет готово и начал ли я. Это на 4й день работ из 30 по договору.

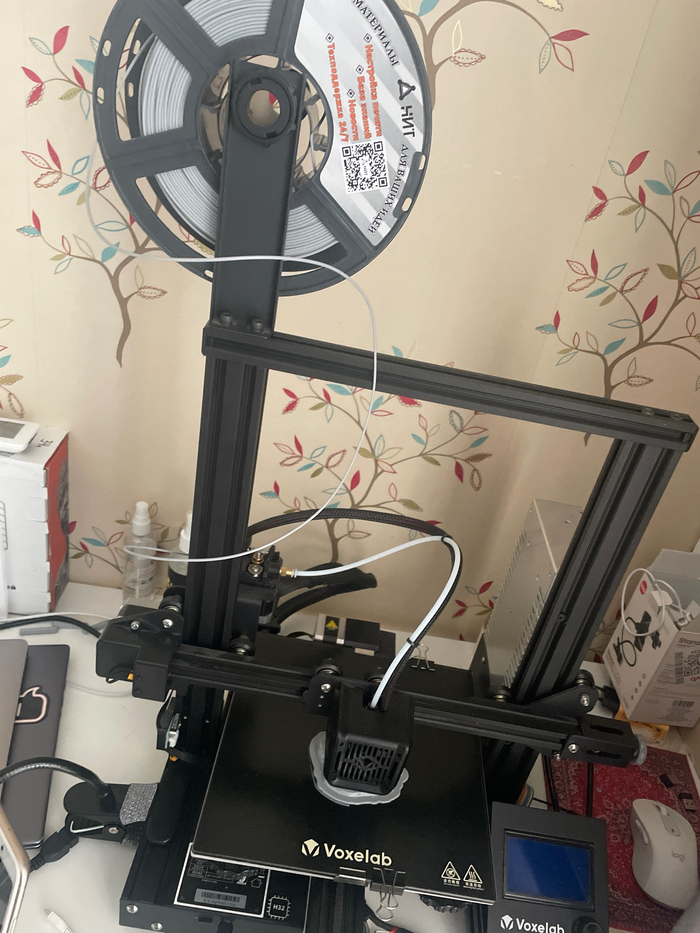

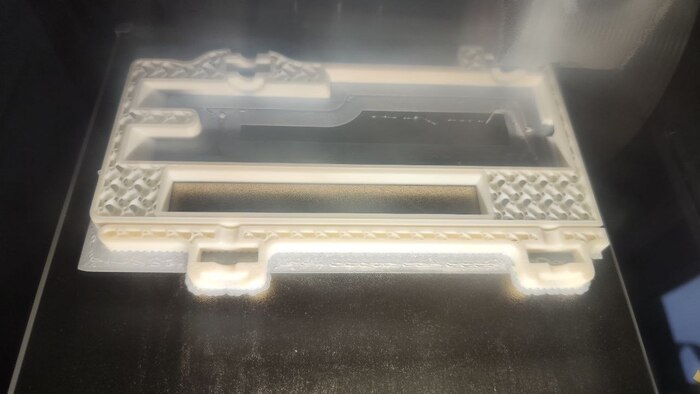

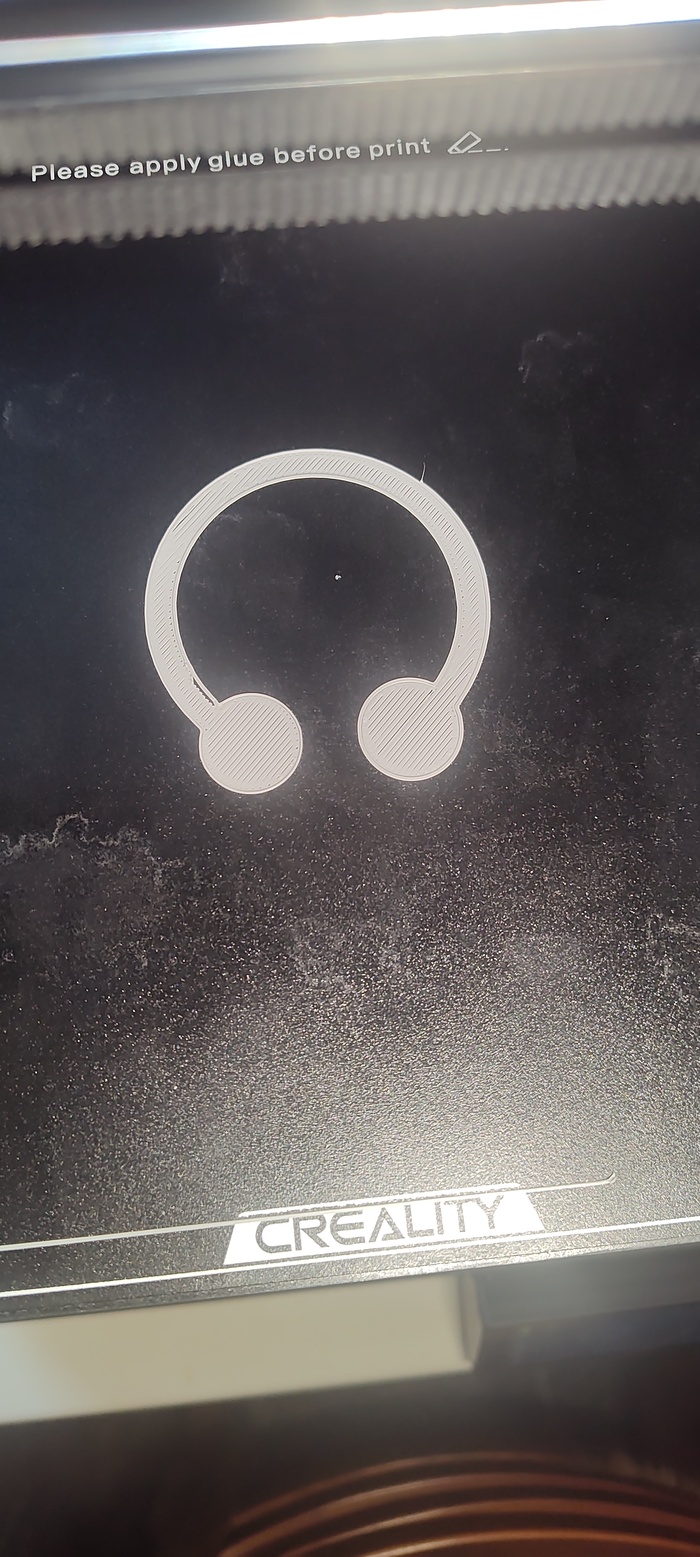

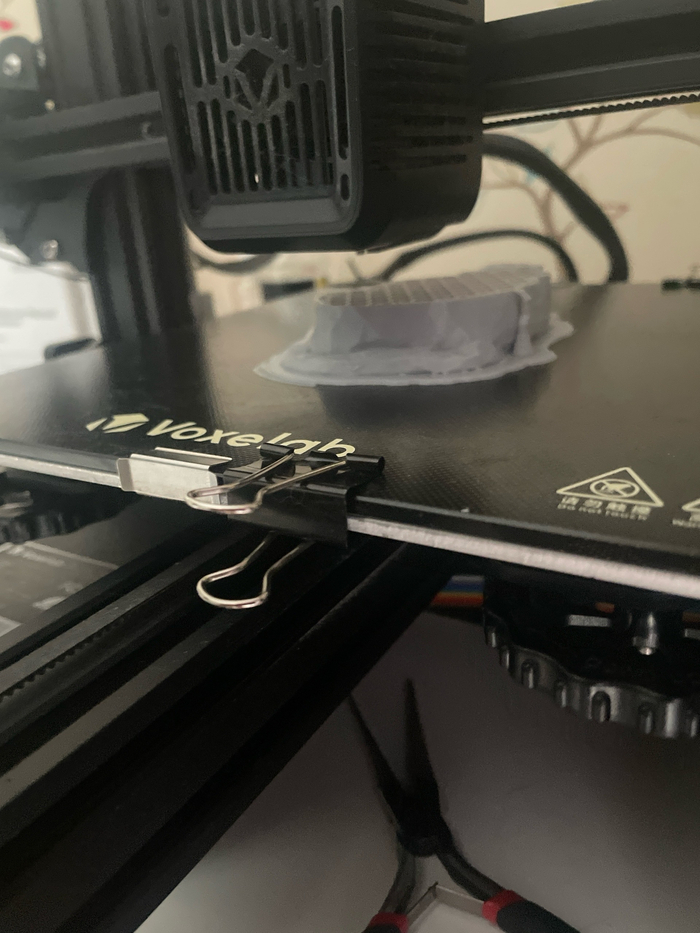

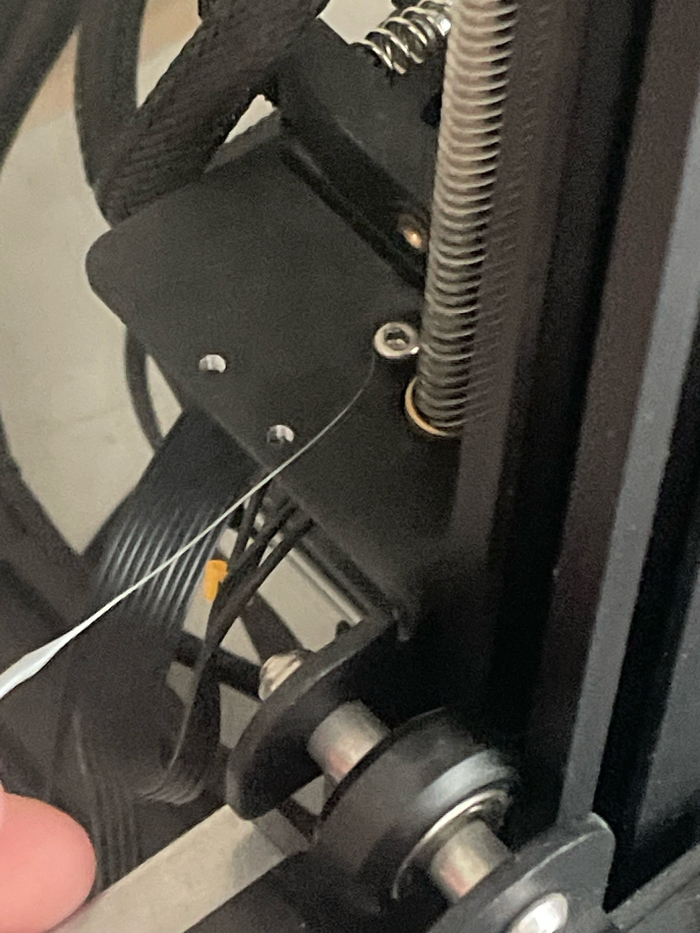

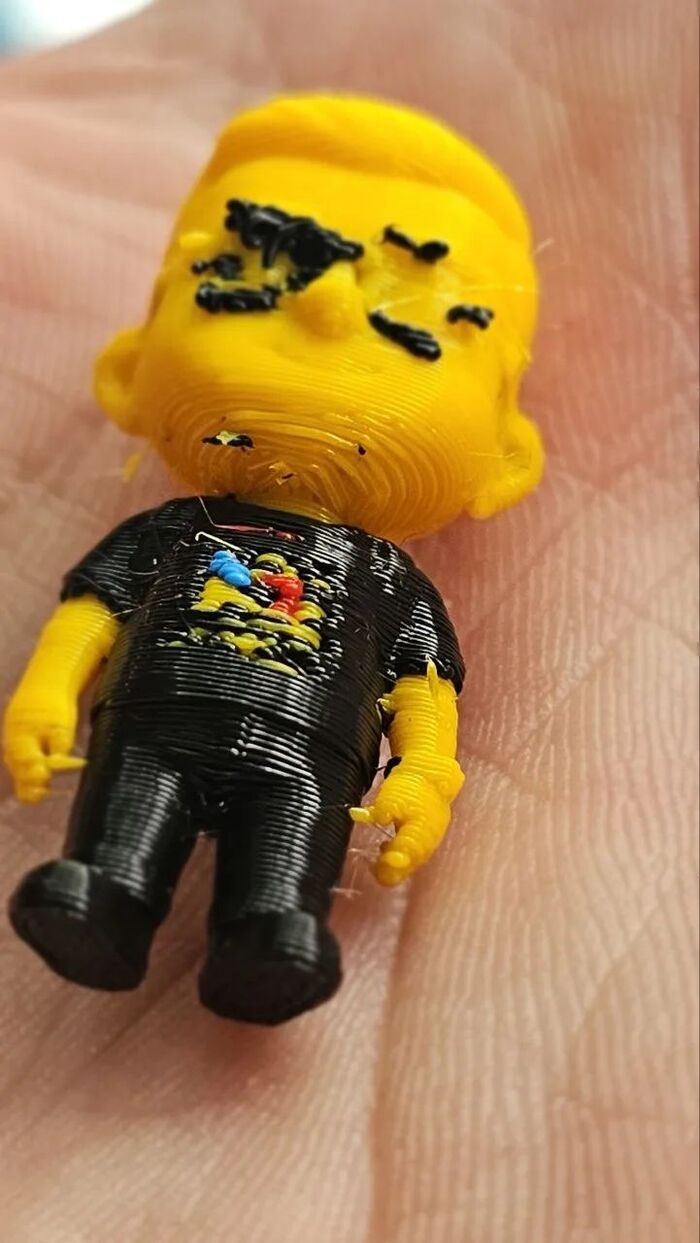

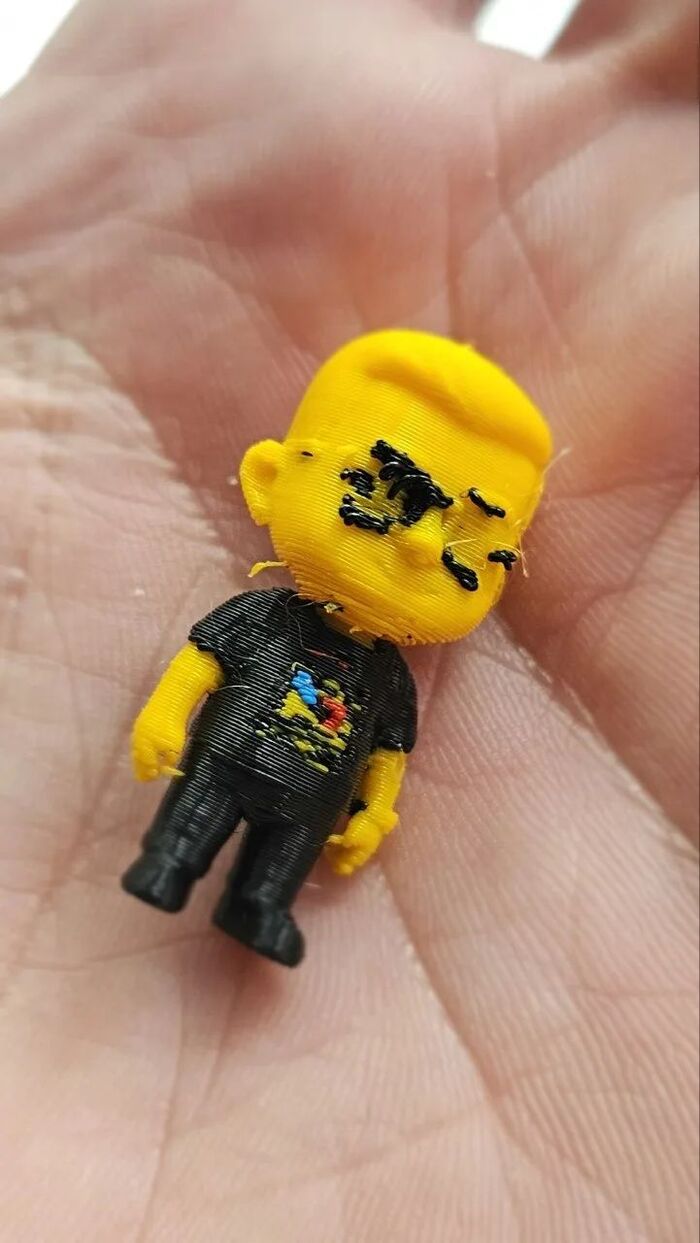

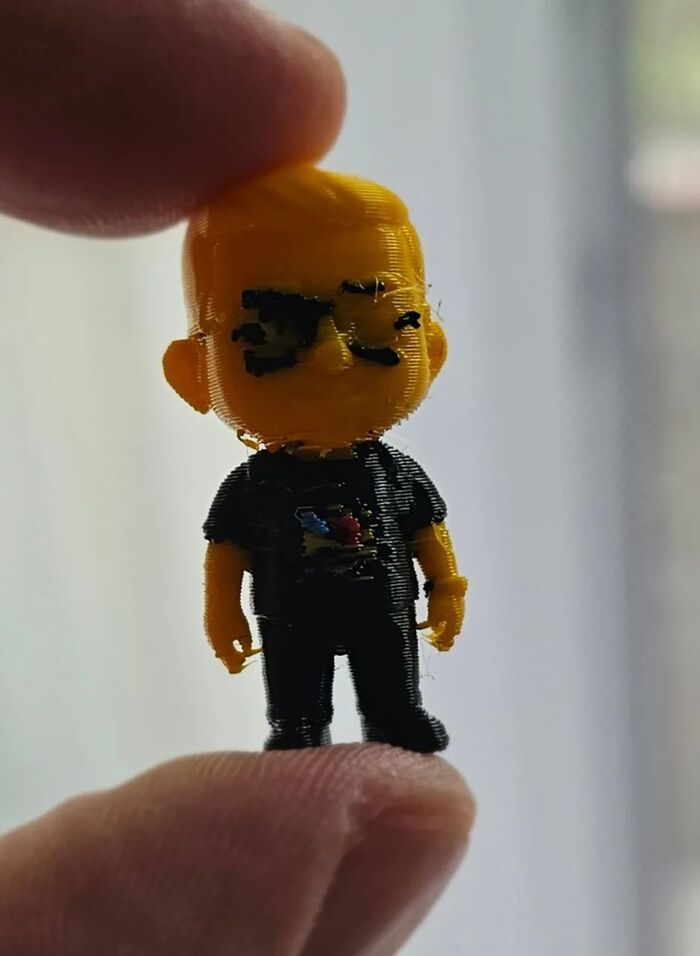

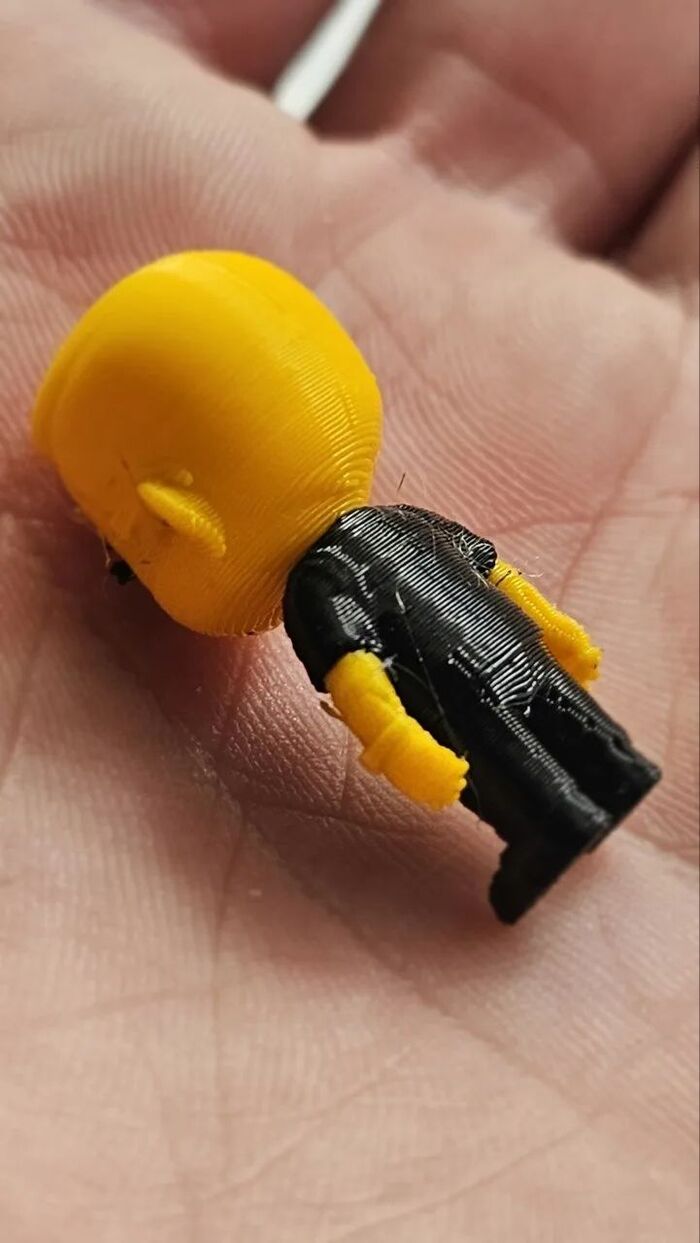

Оборудование: На момент начала принтер был немного приболевший. Опишу это картинкой.
